焊絲是一種金屬制品，盡管大多數(shù)實(shí)芯焊絲及無(wú)縫藥芯焊絲表面都經(jīng)過(guò)鍍銅處理，部分有縫藥芯焊絲的表面也經(jīng)過(guò)防銹處理。在焊絲的包裝上，除了采用塑料袋外，有的袋中還加一小包防潮劑，外面還有紙盒包裝，但防潮仍然是焊絲保管中需要考慮的問(wèn)題。因?yàn)槲钡暮附z，可使熔敷金屬中擴(kuò)散氫含量增加，產(chǎn)生凹坑、氣孔等缺陷，焊接工藝性能及焊縫金屬力學(xué)性能變差，嚴(yán)重的可導(dǎo)致焊縫開(kāi)裂。當(dāng)然，由于藥芯焊絲中的粉劑被非常緊密地包在鋼帶中，藥粉與空氣接觸很少，因此與焊條相比，吸濕量很小，但若長(zhǎng)期在高溫高濕環(huán)境中放置，除焊絲表面生銹外，也同樣會(huì)吸潮的。

　　焊絲的保管和使用

　　1、焊絲的保管

　?、僖笤谕扑]的保管條件下，原始未打開(kāi)包裝的焊絲，至少有12個(gè)月可保持在較好的狀態(tài)。當(dāng)然，保管時(shí)間取決于周圍的大氣環(huán)境（溫度、濕度等）。

　　倉(cāng)庫(kù)推薦的保管條件：室溫在10～15℃（不得高于40℃），相對(duì)濕度不得高于60%。

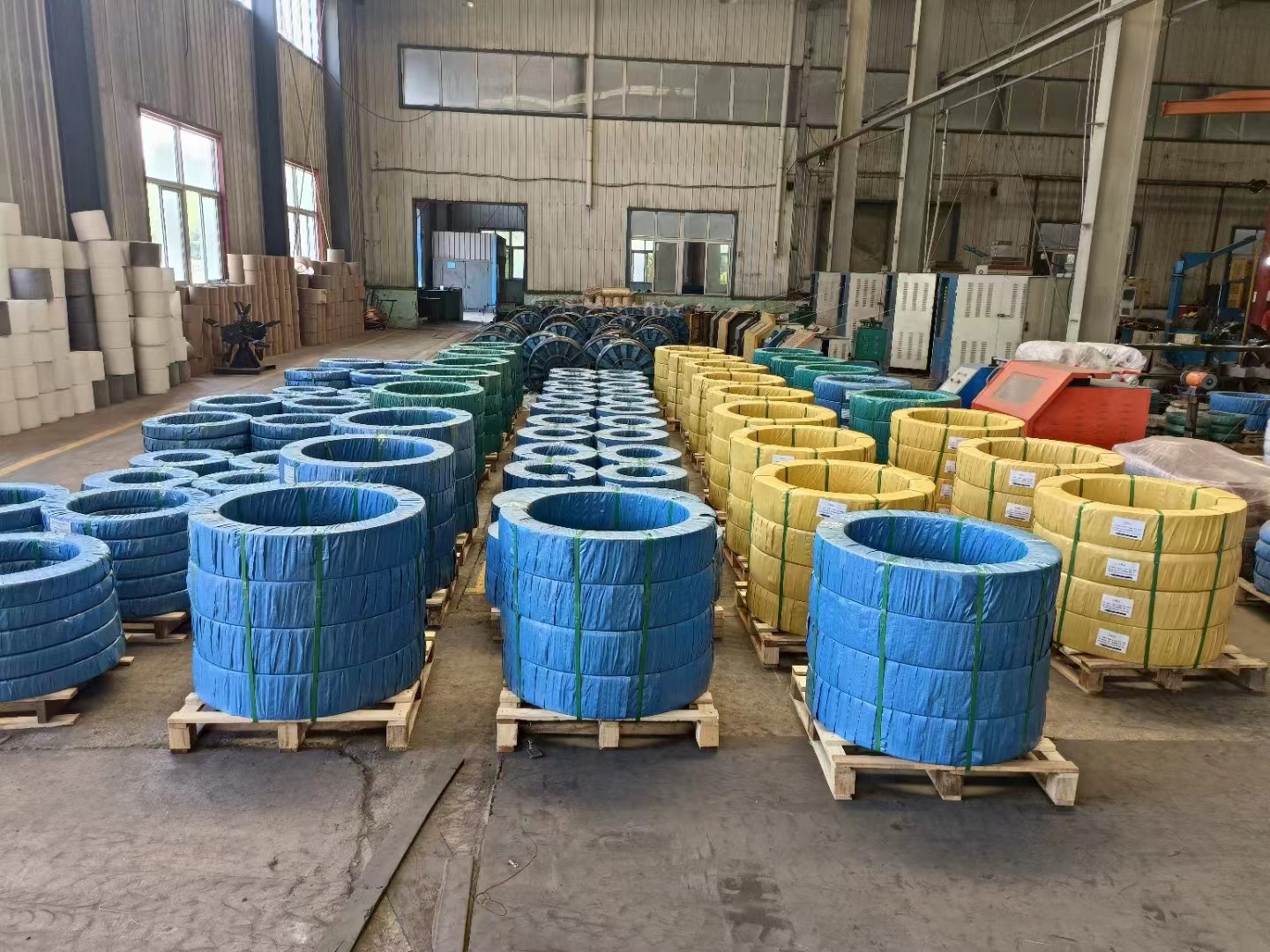

　?、诤附z應(yīng)存放在干燥、通風(fēng)良好的庫(kù)房中，不允許露天存放或放在有毒有害氣體和腐蝕性介質(zhì)（如SO2等）的室內(nèi)。室內(nèi)應(yīng)保持整潔。堆放時(shí)不宜直接放在地面上，放在離地面和墻壁不小于300mm的架子或墊板上，以保持空氣流通，防止受潮。

　?、塾捎诤附z適用的焊接方法較多，適用的鋼種也多，故焊絲卷的形狀及捆包狀態(tài)也有多種多樣。根據(jù)送絲機(jī)的不同，卷的形狀又可分為盤狀、捆狀及筒狀。故在搬運(yùn)中，要避免亂扔亂放，防止包裝破損。一旦包裝破損，可能會(huì)引起焊絲吸潮、生銹。對(duì)于捆狀焊絲，要防止鋼絲架變形，而不能裝入送絲機(jī)。

　　2、焊絲的使用

　　①開(kāi)包后焊絲應(yīng)在2天內(nèi)用完。

　　②開(kāi)包后的焊絲要防止其表面被冷凝結(jié)露，或被銹、油脂及其他

　　碳?xì)浠衔锼廴?，保持焊絲表面干凈、干燥。

　?、郛?dāng)焊絲沒(méi)用完，需放在送絲機(jī)內(nèi)過(guò)夜時(shí)，要用帆布、塑料布或其他物品將送絲機(jī)（或焊絲盤）罩住，以減少與空氣中的濕氣接觸。

　　④對(duì)于3天以上時(shí)間不用的焊絲，要從送絲機(jī)內(nèi)取下。放回原包裝內(nèi)，封口密封，然后再存入具有良好保管條件的倉(cāng)庫(kù)中。

　?、莅凑铡跋冗M(jìn)先出”的原則發(fā)放焊絲，盡量減少庫(kù)存量。

　　3、過(guò)期焊絲的處理

　　如果焊絲存放時(shí)間較長(zhǎng)，一般非不銹鋼焊絲表面就會(huì)生銹。

　?、?若發(fā)現(xiàn)生銹，切不可直接使用，否則鐵銹很容易阻塞送絲軟管。

　?、?放掉幾層，假如沒(méi)有銹跡可測(cè)試有無(wú)氣孔，若無(wú)可降級(jí)使用。

　?、壅P生銹，則應(yīng)予以報(bào)廢。
